- Материал : 8 мм, Сталь
- Верт/Гориз нагрузка на шар : 75/1500
- Доп. электрика : Требуется, включая Смарт-коннект
- Тип шара/Код : E
- Кузов : Внедорожник
- Тип двигателя : Бензиновый, Дизельный
- Привод : на все колеса, на передние колеса
- Объем двигателя : 1.5, 2.0
- Особенности : Требуется вырез в бампере
- Вес полного комплекта : 17.5
1. Демонтировать задний бампер, снять внутреннее покрытие багажника.
2. Совместить штатные отверстия в нижней полке лонжерона с двумя отверстиями в кронштейнах, разметить и просверлить третье отверстие диаметром 13 мм.
3. Рассверлить отверстия диаметром 13 мм (только одну стенку лонжеронов) до диаметра 16 мм для установки проставок.
4. Установить кронштейны при помощи болтов М12х110, с шайбами 12 и гайками М12 и проставок.
5. Прикрепить балку ТСУ к кронштейнами при помощи болтов М12х40 с шайбами 12 и гайками М12.
6. Прикрепить балку ТСУ к проушине по центру автомобиля при помощи болта М12х90, шайб 12, гайки М12 и специальных шайб.

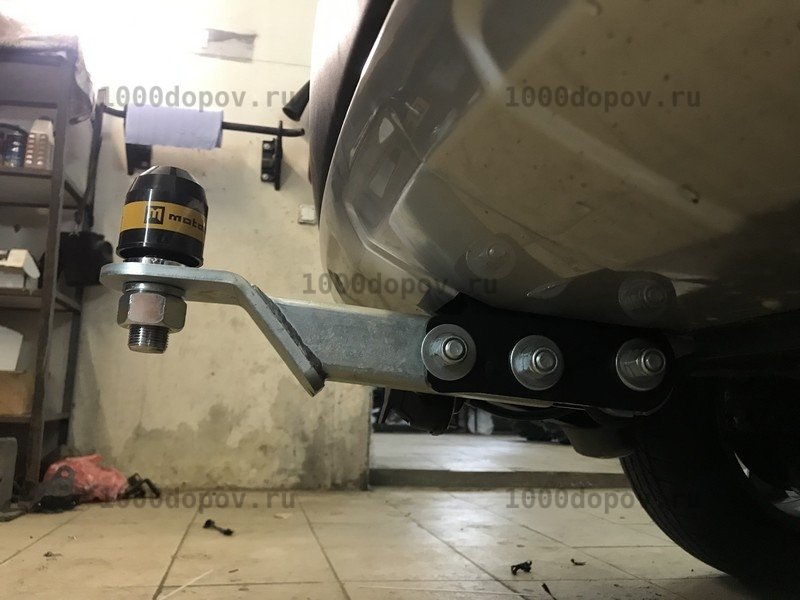

7. Прикрепить кронштейн шара и подрозетник при помощи болтов М12х90, шайб 12 и гаек М12, установить и подрезать бампер по месту.
8. Прикрепить шар, затянуть все резьбовые соединения. Выполнить электромонтаж световой сигнализации. Установку ТСУ рекомендуется производить специалистами в оборудованных автомастерских.
