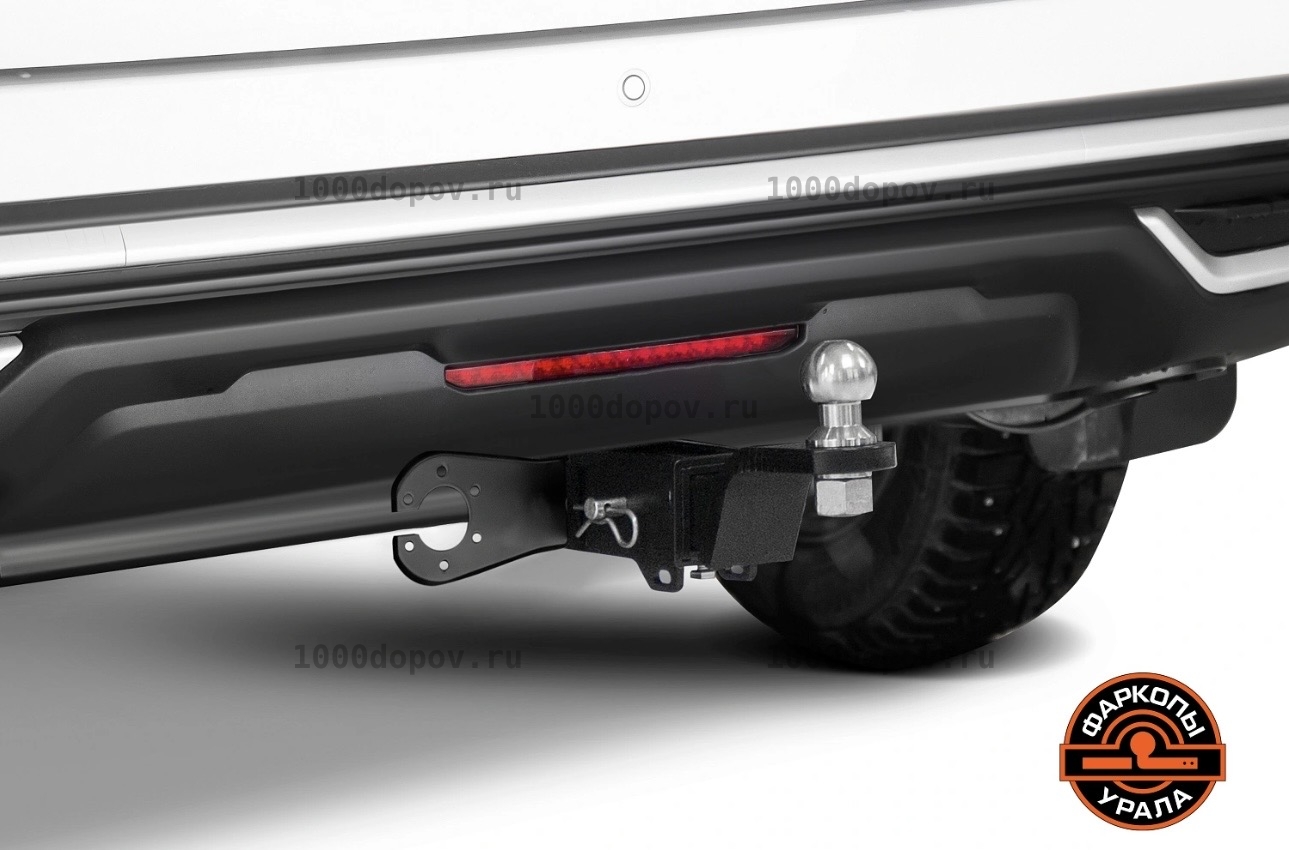

Фаркоп Урал U94014 Haval H6 2014-2020

1. Для доступа к лонжеронам снять глушитель с подвесов.

2. Установить закладные 1 М10х1,25 (9) и закладные 2 М10х1,25 (10) в лонжероны.

3. К установленным закладным закрепить кронштейн левый (2) и правый (3) с помощью болтов М10х1,25х40 (14), шайб 10 пружинных (24) и шайб 10 увеличенных (25).

4. Прогнать резьбовые отверстия балки (1) при помощи метчика М12х1,25, затем установить балку, закрепив её к кронштейнам с помощью болтов М12х1,25х40 (16), гаек М12х1,25 (19), шайб 12 пружинных (27) и шайб 12 (26).

5. Закрепить балку к штатной буксировочной петле с помощью проставок 8 мм (11), проставок 10 мм (12), болта М12х1,25х90 (17), гайки М12х1,25 (19), шайбы 12 пружинной (27) и шайб 12 (26).

6. Затянуть все резьбовые соединения: сначала балки с кронштейнами, затем кронштейнов с лонжеронами. Моменты затяжки: М10=47 Нм, М12=81 Нм.

7. Установить глушитель на подвесы. При касании болта крепления ТСУ с глушителем создать на корпусе, в месте контакта, технологическое углубление с помощью молотка.

8. Установить кронштейн под розетку (5) на балку (1), закрепив с помощью болта М8х80 (13), шайбы 8 (21), шайбы 8 пружинной (22), шайбы 8 увеличенной (23) и гайки М8 (18).

9. Установить переходник (4), закрепив с помощью штифта (6) и шплинта (7). Зафиксировать переходник болтом М12х30 (15) и шайбой 10 (26). Установить на переходник шар (8), закрепив шайбой 24 пружинной (28) и гайкой М24 (20).

10. Затянуть резьбовые соединения. Момент затяжки: М8=25 Нм, М12=81 Нм, М24=95 Нм.
